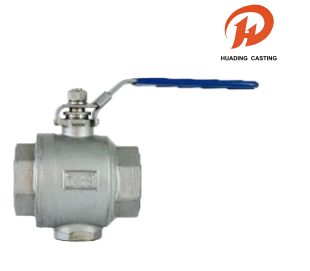

บอลวาล์วเชื่อมต่อเกลียวในสองชิ้น

บอลวาล์วเชื่อมต่อเกลียวในแบบสองชิ้นเหล่านี้มีโครงสร้างการหล่อที่แข็งแกร่งและก้านป้องกันการระเบิด จึงมั่นใจในความปลอดภัยและความทนทาน วาล์วได้รับการออกแบบเพื่อความคล่องตัว โดยเป็นไปตามมาตรฐานเกลียวหลายแบบ (NPT, BSPT, DIN 2999, ISO 228) และรองรับการติดตั้งแอคทูเอเตอร์โดยตรง ISO 5211 ด้วยแรงดันใช้งาน 1,000 PSI และการยึดมั่นในมาตรฐานการทดสอบที่เข้มงวด เช่น API 598 บอลวาล์วเชื่อมต่อเกลียวในแบบสองชิ้นเหล่านี้ถูกสร้างขึ้นสำหรับการใช้งานที่มีประสิทธิภาพสูง

ส่งคำถาม

รายละเอียดสินค้า

ชื่อ:บอลวาล์วเชื่อมต่อเกลียวภายในสองชิ้น

วัสดุ: ตารางต่อไปนี้

ขั้นต่ำ: 100 ชิ้น

แพคเกจ: บรรจุภายในของถุงฟองหนาและบรรจุด้านนอกของกล่องหรือการขนส่งพาเลทที่คุ้มค่าทะเล

การจัดส่ง: DHL, UPS, FedEx, LCL ทางทะเล ฯลฯ

ความอดทน: เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ, ความอดทน ± 0.01 มม

การตรวจสอบ: การตรวจสอบ CMM ของเยอรมันเต็มรูปแบบ ไม่มีข้อบกพร่อง

OEM และ ODM: ยอมรับ OEM และ ODM การทำตัวอย่างอย่างรวดเร็ว

เวลา: การควบคุมคุณภาพอย่างเข้มงวด การส่งมอบตรงเวลา

บริการ: มีวัสดุให้เลือกมากมายสำหรับชิ้นส่วนสั่งทำพิเศษ

บอลวาล์วเชื่อมต่อเกลียวในสองชิ้น

บอลวาล์วเชื่อมต่อเกลียวในแบบสองชิ้นเหล่านี้เป็นไปตามมาตรฐานเกลียวของท่อซึ่งรวมถึง NPT, BSPT, DIN 2999 และ ISO 228 และมีคุณลักษณะการออกแบบการติดตั้งโดยตรง ISO 5211 สำหรับแอคทูเอเตอร์พร้อมกับอุปกรณ์ล็อค บอลวาล์วเชื่อมต่อเกลียวในแบบสองชิ้นได้รับการจัดอันดับสำหรับแรงดันใช้งาน 1,000 PSI (PN63) W.O.G ได้รับการทดสอบอย่างเข้มงวดตามมาตรฐาน API 598, GB/T 13927 และ ISO 5208 เพื่อรับประกันประสิทธิภาพที่เชื่อถือได้ในการใช้งานที่มีความต้องการสูง

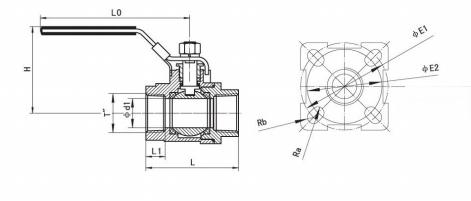

ลักษณะทางเทคนิคของบอลวาล์วและการวาดโดยทั่วไป

ระบุ	ท่อ	มิติ
เส้นผ่าศูนย์กลาง (มม.)	ด้าย	ง1	L	L1	H	L0	รา	รบี	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	5.75 ริงกิต	6.75 ริงกิต	Φ125	Φ102

รายการวัสดุบอลวาล์ว

ชื่อชิ้นส่วน	วัสดุ
ร่างกาย	WCB CF8 CF8M
หมวกแก๊ป	WCB CF8 CF8M
ลูกบอล	เอสเอส304 เอสเอส304 เอสเอส316
ที่นั่ง	ไฟเบอร์
ต้นกำเนิด	เอสเอส304 เอสเอส304 เอสเอส316
ต่อม	เอสเอส304
การบรรจุ	ไฟเบอร์
ปะเก็น	ไฟเบอร์
เครื่องซักผ้า	ไฟเบอร์
ถั่ว	เอสเอส304
เครื่องซักผ้าสปริง	เอสเอส304
ล็อคเกอร์	เอสเอส304
รับมือ	เอสเอส304
ปิดบัง	พลาสติก
