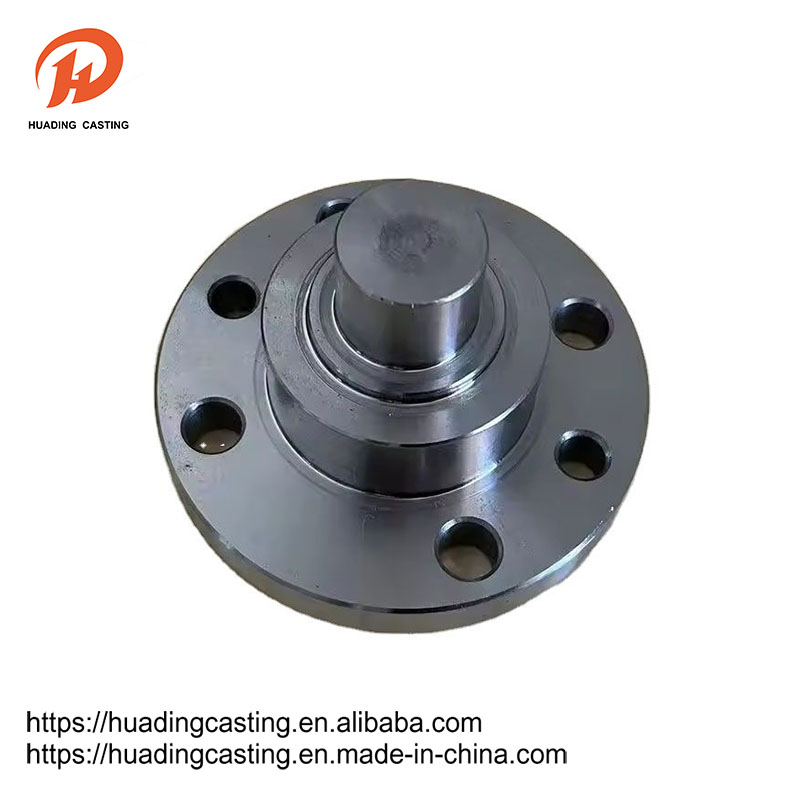

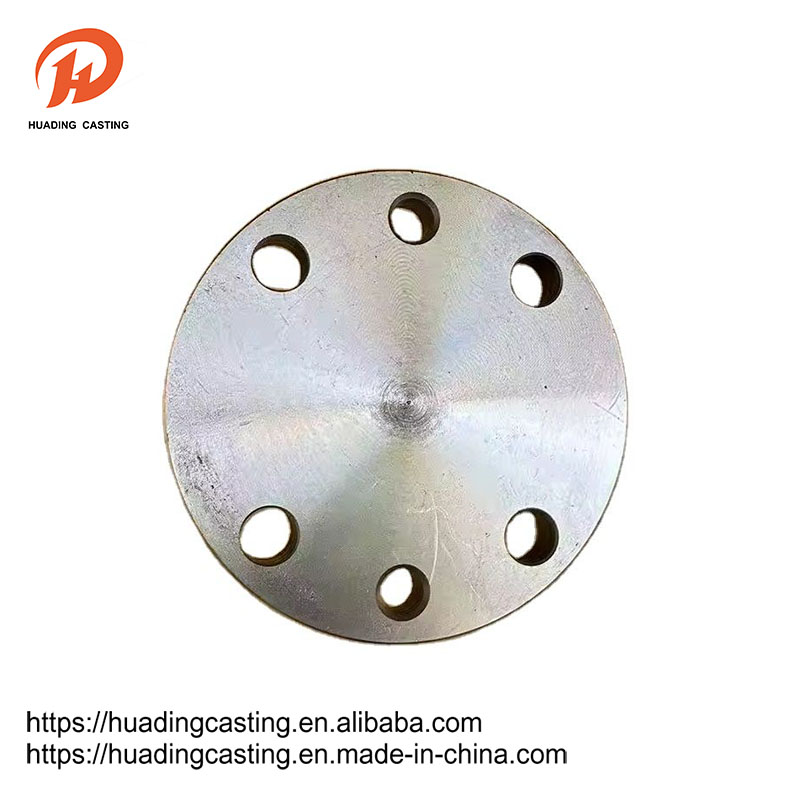

หน้าแปลน

หน้าแปลนเป็นส่วนที่เชื่อมต่อระหว่างเพลาและเพลาซึ่งใช้สำหรับการเชื่อมต่อระหว่างปลายท่อ นอกจากนี้ยังมีประโยชน์ในหน้าแปลนการนำเข้าและส่งออกอุปกรณ์สำหรับการเชื่อมต่อระหว่างอุปกรณ์สองตัวเช่นหน้าแปลนตัวลด การเชื่อมต่อหน้าแปลนหรือข้อต่อหน้าแปลนหมายถึงการเชื่อมต่อที่ถอดออกได้ซึ่งเชื่อมต่อด้วยหน้าแปลนปะเก็นและสลักเกลียวเป็นกลุ่มของโครงสร้างการปิดผนึกรวมกัน มีรูในหน้าแปลนและสลักเกลียวทำให้หน้าแปลนทั้งสองเชื่อมต่อแน่น หน้าแปลนปิดผนึกด้วยปะเก็น

ส่งคำถาม

รายละเอียดสินค้า

หน้าแปลนถูกแบ่งออกเป็นหน้าแปลนการเชื่อมต่อแบบเธรด (การเชื่อมต่อเธรด) หน้าแปลนเชื่อมและหน้าแปลนที่หนีบ หน้าแปลนที่ใช้เป็นคู่หน้าแปลนลวดสามารถใช้สำหรับท่อความดันต่ำและหน้าแปลนเชื่อมได้นานกว่าสี่กิโลกรัมของความดัน ใส่ปะเก็นระหว่างหน้าแปลนทั้งสองแล้วยึดด้วยสลักเกลียว ความหนาของหน้าแปลนความดันที่แตกต่างกันนั้นแตกต่างกันพวกเขาใช้สลักเกลียวที่แตกต่างกัน ปั๊มและวาล์วเมื่อเชื่อมต่อกับท่อชิ้นส่วนในท้องถิ่นของอุปกรณ์เหล่านี้ยังทำเป็นรูปร่างหน้าแปลนที่สอดคล้องกันหรือที่เรียกว่าการเชื่อมต่อหน้าแปลน ชิ้นส่วนที่เชื่อมต่อทั้งหมดที่เชื่อมต่อด้วยสลักเกลียวรอบระนาบสองระนาบและถูกปิดในเวลาเดียวกันโดยทั่วไปเรียกว่า "หน้าแปลน" เช่นการเชื่อมต่อของท่อระบายอากาศและชิ้นส่วนประเภทนี้สามารถเรียกได้ว่า "ชิ้นส่วนหน้าแปลน" แต่การเชื่อมต่อนี้เป็นเพียงส่วนหนึ่งของอุปกรณ์เช่นการเชื่อมต่อของหน้าแปลนและปั๊มมันไม่ดีที่จะเรียกว่าปั๊ม "ส่วนหน้าแปลน" ค่อนข้างเล็กเช่นวาล์ว ฯลฯ สามารถเรียกได้ว่า "ส่วนหน้าแปลน"

พารามิเตอร์ผลิตภัณฑ์

DN	วันท่อ	ขนาดการเชื่อมต่อ				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
